HARİCİ MOTORLU DİKDÖRTGEN KANAL TİPİ FANLAR 120 C° SÜREKLİ
CH-DKHF
Tamamen galvaniz sacdan imal edilen DKFR serisi dikdörtgen kanal fanları ile havalandırma kanalı sistemlerine kolayca uygulanabilecek ve orta-yüksek hacimde havalandırma ihtiyaçlarının karşılanabileceği şekilde tasarlanmıştır.Max. çalışma ısısı 120ºC’dir. İsteğe bağlı olarak,200ºC ve 300ºC ısıya dayanıklı olarak üretilebilir. Standart bakım kapakları sayesinde, cihazı sökmeden ve kanal tesisatını demonte etmeden motor ve fan bakımı kolayca yapılır. Tüm havalandırma kanal tesisatlarında kullanıma uygundur.
Teknik Bilgiler
| Model | Voltaj Voltage (v) | Güç Power (kw) | Akım Currency (a) | Devir Speed (rpm) | Debi Air Flow (m³/h) | Ses Sev. Noise Level (dB(A)) | Fiyat |
|---|---|---|---|---|---|---|---|
| CH-DKHF 315 | 230/380 | 0,25 | 1,80 / 0,90 | 1400 | 3000 | 52 | - |
| CH-DKHF 355 | 230/380 | 0,37 | 2,50 / 0,95 | 1400 | 3500 | 58 | - |
| CH-DKHF 400 | 230/380 | 0,75 | 3,30 / 1,80 | 1400 | 4700 | 60 | - |
| CH-DKHF 450 | 230/380 | 1,10 | 7,10 / 2,60 | 1400 | 6000 | 63 | - |
| CH-DKHF 500 | 230/380 | 1,50 | 9,30 / 3,40 | 1400 | 8500 | 65 | - |
| CH-DKHF 560 | 230/380 | 2,20 | 13,40 / 4,90 | 1400 | 11000 | 67 | - |
| Model | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| CH-DKHF 315 | 350 | 300 | 740 | 625 | 375 | 650 | 400 | 550 |
| CH-DKHF 355 | 350 | 600 | 740 | 625 | 375 | 650 | 400 | 550 |
| CH-DKHF 400 | 400 | 700 | 790 | 725 | 425 | 750 | 450 | 670 |
| CH-DKHF 450 | 400 | 700 | 790 | 725 | 425 | 750 | 450 | 690 |
| CH-DKHF 500 | 500 | 800 | 900 | 830 | 530 | 860 | 560 | 740 |
| CH-DKHF 560 | 500 | 1000 | 1000 | 1030 | 530 | 1060 | 560 | 780 |
SEÇİM TABLOSU
| Model | Pa | 0 | 100 | 200 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|
| CH-DKHF 315 | m3/h | 3000 | 2400 | 1800 | 1200 | 500 | - | - |
| CH-DKHF 355 | m3/h | 3500 | 2800 | 2300 | 1600 | 900 | - | - |
| CH-DKHF 400 | m3/h | 4700 | 4000 | 3200 | 2400 | 1600 | 600 | - |
| CH-DKHF 450 | m3/h | 6000 | 5300 | 4800 | 4000 | 3200 | 2300 | 1100 |
| CH-DKHF 500 | m3/h | 8500 | 7000 | 6200 | 5500 | 4600 | 3700 | 2800 |
| CH-DKHF 560 | m3/h | 11000 | 9000 | 8300 | 7600 | 6700 | 5500 | 4500 |

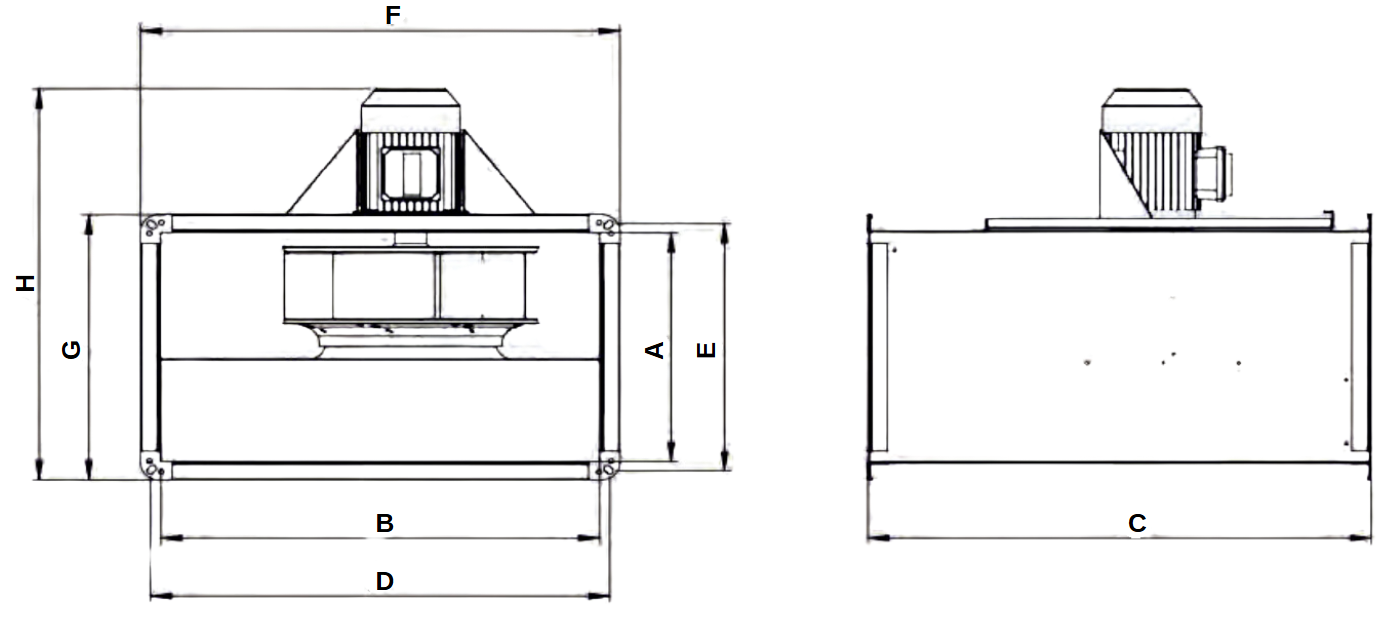

TEKNİK ÖLÇÜLER
